Oscyloskopy BK Precision DSO, MSO
Firma BK Precision specjalizuje się w opracowaniu i produkcji przyrządów pomiarowych na potrzeby warsztatowe i serwisowe.
Nowoczesne i szybkie oscyloskopy BK Precision są niezbędnym narzędziem diagnostycznym każdego warsztatu czy pracowni konstruktorskiej.
Tabela zawiera zestawienie najbardziej popularnych oscyloskopów. Jeżeli potrzebne są Państwu oscyloskopy o innych parametrach - prosimy o KONTAKT
Najważniejsze parametry charakteryzujące oscyloskopy:
1. Pasmo przenoszenia MHz
Wzmacniacze wejściowe oscykoskopów działają w paśmie od prądu stałego DC do dziesiątek, setek i więcej MHz. Pasmo przenoszenia to częstotliwość przy której wzmocnienie spada o ok. 3dB.
2. Szybkość próbkowania MS/s, GS/s
- w czasie rzeczywistym (Real Time), jest to szybkość działania przetowrników analogowo - cyfrowych, im więcej tym lepiej.
- dla sygnałów powtarzalnych (ETS, Equivalent Time Sampling), jest to funkcja pozwalająca oscyloskopowi na dobre zobrazowanie oglądanego szybkkiego przebiegu, pod warunkiem, że jest to przebieg powtarzalny, np. sygnał sinusoidalny. W ten sposób oscyloskop może prawidłowo wyświetlać kształt szybkiego przebiegu, nawet gdy rzeczywista szybkość (częstotliwość) próbkowania jest mniejsza lub porównywalna z częstotliwością sygnału wejściowego. Zazwyczaj szybkość próbkowania z powtarzaniem (tzw. Repetitive Sampling) jest wielokrotnie wyższa niż Rzeczywista (Real Time). Funkcja stopniowego "gromadzenia" próbek nadaje się do obserwacji prawidłowo zsynchronizowanych sygnałów wejściowych, które mają powtarzalny charakter. Przy pomiarach szybkich sygnałów o charakterze jednorazowym (np. rzadko powtarzalne impulsy) musimy polegać na Rzeczywistej Szybkości Próbkowania (Real Time)
3. Długość pamięci - rejestrowanego rekordu MSłowa
Im większa tym lepiej, dzięki temu można przechwycić dłuższy fragment sygnału, a następnie można go przybliżać (ZOOM) dla dokładnego zbadania. Dla potrzeb analizy, edycji i tworzenia raportów na podstawie zarejestrowanych sygnałów oscyloskopowych dostępne jest oprogramowanie WaveXpress
BK2510B
Seria BK2510B - 100 MHz, 1 GSa/s, nieizolowany ręczny oscyloskop cyfrowy
Nowa seria ręcznych oscyloskopów, serię BK2510B, obejmującą 4 różne modele, z 2 kanałami, 100 i 200 MHz oraz z wejściami nieizolowanymi i izolowanymi. Ręczne cyfrowe oscyloskopy z pamięcią serii 2510B łączą możliwości pomiarów pływających i rejestracji z wbudowanym multimetrem cyfrowym (DMM), a wszystko to w jednym przenośnym i lekkim opakowaniu. Te wszechstronne zakresy pasma 100 MHz i 200 MHz zapewniają dwa kanały z częstotliwością próbkowania 1 GSa/s, głębokością pamięci 12 Mpts, 38 automatycznymi pomiarami i wieloma funkcjami nagrywania w celu przechwytywania przejściowych lub długotrwałych zachowań sygnału. Modele 2515B i 2516B zapewniają pełną izolację pomiędzy kanałami oscyloskopu, kanałem multimetru, wejściem zasilania oraz portami hosta i urządzenia USB.
Modele BK2515B i BK2516B są wyposażone w dwa w pełni izolowane kanały o klasie bezpieczeństwa do CAT II 1000 V / CAT III 600 V. Umożliwia to użytkownikom dokładne i bezpieczne wykonywanie pomiarów wysokiego napięcia i prądu, gdy sygnał odniesienia jest niezmienny. Wszystkie modele posiadają wbudowany multimetr cyfrowy o rozdzielczości 6000, umożliwiający pracę jako oscyloskop lub multimetr cyfrowy. Dodatkowo wiele funkcji nagrywania ułatwia szybkie przechwytywanie sygnałów lub zdarzeń.
Funkcja rejestratora oscyloskopu oferuje użytkownikom 50 MB pamięci wewnętrznej i możliwość bezpośredniego zapisu na dysku zewnętrznym o pojemności do 2 GB w celu szczegółowej analizy sygnałów długoterminowych. Funkcja wykresu trendu jest dostępna w trybie oscyloskopu lub miernika i pozwala na wykreślenie wartości pomiarów w czasie. W trybie dekodowania wyświetlane są dane magistrali szeregowej w celu dogłębnej analizy. Port hosta USB i port urządzenia Micro USB-TMC są standardem we wszystkich modelach.
BROSZURA serii BK510B - oscyloskopy
- Szerokość pasma 100 MHz i 200 MHz
- Częstotliwość próbkowania 1 GSa/s
- W pełni izolowane napięcie wejściowe 1000 V CAT II i 600 V CAT III (modele 2515B / 2516B)
- Parametry znamionowe wejścia nieizolowanego 300 V CAT II (modele 2511B / 2512B)
- Głębokość pamięci 12 Mpts
- Dekodowanie magistrali szeregowej dla protokołów IIC, SPI, UART, CAN i LIN
- FFT plus 7 dodatkowych funkcji matematycznych
- Wbudowany multimetr cyfrowy o liczniku 6000 mierzy napięcie DC/AC, prąd DC/AC, rezystancję, pojemność, diodę i test ciągłości
- Funkcje rejestratora i wykresu trendu do rejestrowania danych
- Port hosta USB do wygodnego przechowywania i przywoływania danych przebiegu, konfiguracji i zrzutów ekranu na dysku flash USB
- Standardowy port urządzenia micro-USB do zdalnego sterowania komputerem
.

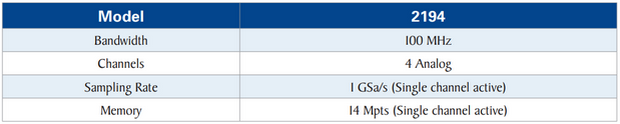

Seria BK2194 - 100 MHz, 1 GSa/s, 4-kanałowy cyfrowy oscyloskop
B&K Precision ogłasza wprowadzenie na rynek nowego oscyloskopu, bogatego w funkcje, 4-kanałowego oscyloskopu cyfrowego 100 MHz, który rozszerza ofertę DSO klasy podstawowej. W porównaniu do 2-kanałowego modelu BK2190E, BK2194 oferuje po prostu znacznie więcej, w tym 4 kanały analogowe, głębokość pamięci 14 Mpts, częstotliwość aktualizacji przebiegu 100 000 wfms/s i 3-letnią gwarancję.
Dodatkowo BK2194 zapewnia użytkownikom zaawansowane narzędzia, takie jak wszechstronne tryby wyzwalania, w tym wyzwalanie magistrali szeregowej i automatyczne pomiary dla 38 parametrów i statystyk. Bezpłatne oprogramowanie na komputer PC jest dostępne na stronie www.bkprecision.com i umożliwia użytkownikom sterowanie wszystkimi parametrami oscyloskopu za pośrednictwem portów urządzeń zgodnych z LAN lub USBTMC. Wyposażony w nowe funkcje i zaprojektowany, aby zrobić więcej, nowy BK2194 jest idealnym narzędziem dla instruktorów, studentów, inżynierów, techników i hobbystów.
BROSZURA BK2194 - oscyloskop
- Pasmo 100 MHz
- 4 kanały analogowe
- Maksymalna częstotliwość próbkowania 1 GSa/s
- Maksymalna głębokość pamięci 14 Mpts
- Szybkość przechwytywania przebiegów do 100 000 (tryb normalny) i 400 000 (tryb sekwencyjny) przebiegów na sekundę
- 7” TFT-LCD o rozdzielczości 800 x 480
- Wszechstronne możliwości wyzwalania, w tym szerokość impulsu, wideo z możliwością wyboru linii i serial
- Segmentowana akwizycja przechowuje do 80 000 klatek
- Dekodowanie szeregowe dla protokołów I2C, SPI, UART, CAN i LIN
- Funkcja FFT i 7 dodatkowych operacji matematycznych
- Narzędzie maskujące z regulowanymi limitami dla testów pass/fail
- Porty urządzeń zgodne z LAN i USBTMC do łączności z komputerem PC
- Port hosta USB do zapisywania i przywoływania ustawień przebiegów, danych i zrzutów ekranu
- Gwarancja: 3 lata
- W zestawie: cztery sondy pasywne, przewód zasilający, kabel USB i certyfikat kalibracji
.

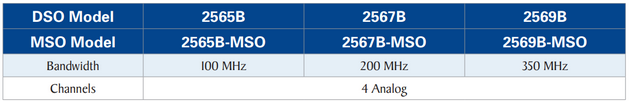

Seria BK2560B
B&K Precision ogłasza wprowadzenie na rynek nowych cyfrowych oscyloskopów pamięci masowej i sygnałów mieszanych serii BK2560B, które zastępują wycofywaną serię BK2560. Nowa seria obejmuje 6 modeli z 4-kanałową konfiguracją, przepustowością 100, 200 i 350 MHz, maksymalną częstotliwością próbkowania 2 GSa/s, głębokością pamięci do 200 Mpts oraz szeregiem rozszerzonych możliwości debugowania i ulepszonych funkcji. Jedną z wyróżniających się funkcji jest nowy pojemnościowy ekran dotykowy o przekątnej 10,1 cala, który obsługuje gesty na ekranie dotykowym i pozwala użytkownikom widzieć więcej sygnałów przez dłuższy czas. Ponadto wszystkie modele BK2560B mają wbudowany generator arbitralnych przebiegów 50 MHz, który może wytwarzać szeroki zakres przebiegów, w tym przebiegi sinusoidalne, kwadratowe, rampowe, impulsowe i arbitralne, żeby wymienić tylko kilka.Dla porównania, generator przebiegów arbitralnych oferowany z serią BK2560 był dostępny tylko jako opcja i był ograniczony do 25 MHz.
Nowe modele BK2560B są również wyposażone w obszerny zestaw elementów sterujących oscyloskopu, w tym zaawansowane klawisze wyzwalania, klawisze dekodowania szeregowego i dwa porty hosta USB. Nowe narzędzie do analizy mocy, standardowo w każdym modelu, umożliwia użytkownikom ocenę 11 różnych parametrów zasilania lub urządzeń zasilających, takich jak jakość energii, prąd rozruchowy i straty przełączania. Modele MSO zawierają 16-kanałową cyfrową sondę logiczną (LP2560) i licencję MSO (LA2560). Każdy model jest również wyposażony w porty USB zgodne ze standardem LAN i USBTMC do zdalnego sterowania i programowania.
W porównaniu do istniejących na rynku ofert DSO i MSO, seria BK2560B oferuje bogactwo rozbudowanych funkcji i możliwości rozbudowy w cenach, które nie zrujnują banku. Pobierz przewodnik porównawczy, do którego link znajduje się poniżej, i zobacz, jak B&K radzi sobie z czołowymi konkurentami, takimi jak Keysight i Rohde & Schwarz.
- Przepustowość do 350 MHz
- 4 kanały analogowe
- Maksymalna częstotliwość próbkowania 2 GSa/s
- Głębokość pamięci 200 Mpts
- Maksymalna częstotliwość aktualizacji przebiegów 120 000 (tryb normalny) i 500 000 (tryb sekwencyjny) przebiegów na sekundę
- Historia i tryb sekwencji przechowują maksymalnie 90 000 klatek
- Pojemnościowy ekran dotykowy o przekątnej 10,1 cala obsługuje gesty na ekranie dotykowym
- Tryb 10-bitowy poprawia rozdzielczość pionową
- Zaawansowane wyzwalacze z obsługą strefy wyzwalania
- Wbudowany generator przebiegów arbitralnych 50 MHz
- Narzędzie do analizy mocy ocenia 11 różnych parametrów
- Pomiary automatyczne ze statystykami i histogramem
- Funkcja matematyczna obsługuje 2 ślady i edytor formuł
- 2 Mpts FFT zapewnia wysoką rozdzielczość podczas oglądania sygnałów w domenie częstotliwości
- Dodatkowe 16 kanałów cyfrowych w standardzie w modelach MSO (opcja dostępna dla DSO)
- Dekoder magistrali szeregowej obsługuje protokoły I2C, SPI, UART, CAN i LIN
- Szybkie testy Pass/Fail i niestandardowe narzędzie do edycji maskowania
- Steruj oscyloskopem ze standardowej przeglądarki internetowej poprzez wbudowany serwer WWW
- Port urządzenia zgodny z USBTMC i standard interfejsów LAN

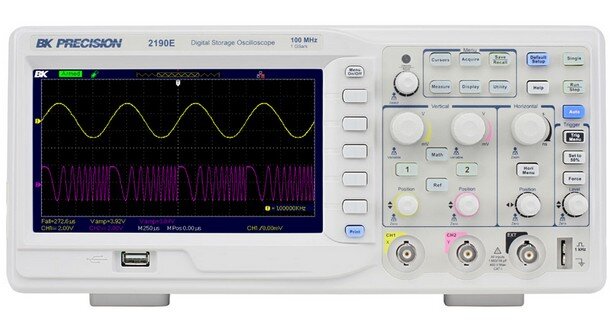

Oscyloskop BK2190E
100 MHz, 1 GSa/s, 2-kanały
Podstawowe patrametry oscyloskopu BK2190E
- Pasmo 100MHz, 2 kanały
- Ekran 7 cali, 800 x 480
- 32 Automatyczne funkcje pomiarowe, FFT
- Interfejs LAN (ETHERNET) - standard, USB- standard
- Pamięć: 40 000 punktów
- Oprogramowanie PC - w komplecie dostawy
Oscyloskop 2190E łączy wydajność i wartość w jednym przenośnym rozwiązaniu. Dzięki zaawansowanym możliwościom wyzwalania, długiej pamięci przebiegów do 40000 punktów i rozbudowanym funkcjom, takim jak testowanie granicy pass / fail, filtrowanie cyfrowe, rejestrator przebiegów i 32 pomiary automatyczne, ten oscyloskop oferuje potężne narzędzia w niewielkim, przystępnym cenowo pakiecie.
