Oscyloskopy BK Precision DSO, MSO


Firma BK Precision specjalizuje się w opracowaniu i produkcji przyrządów pomiarowych na potrzeby warsztatowe i serwisowe.

Nowoczesne i szybkie oscyloskopy BK Precision są niezbędnym narzędziem diagnostycznym każdego warsztatu czy pracowni konstruktorskiej.

Tabela zawiera zestawienie najbardziej popularnych oscyloskopów. Jeżeli potrzebne są Państwu oscyloskopy o innych parametrach - prosimy o KONTAKT


Najważniejsze parametry charakteryzujące oscyloskopy:
1. Pasmo przenoszenia MHz
Wzmacniacze wejściowe oscykoskopów działają w paśmie od prądu stałego DC do dziesiątek, setek i więcej MHz. Pasmo przenoszenia to częstotliwość przy której wzmocnienie spada o ok. 3dB.

2. Szybkość próbkowania MS/s, GS/s

- w czasie rzeczywistym (Real Time), jest to szybkość działania przetowrników analogowo - cyfrowych, im więcej tym lepiej.
- dla sygnałów powtarzalnych (ETS, Equivalent Time Sampling), jest to funkcja pozwalająca oscyloskopowi na dobre zobrazowanie oglądanego szybkkiego przebiegu, pod warunkiem, że jest to przebieg powtarzalny, np. sygnał sinusoidalny. W ten sposób oscyloskop może prawidłowo wyświetlać kształt szybkiego przebiegu, nawet gdy rzeczywista szybkość (częstotliwość) próbkowania jest mniejsza lub porównywalna z częstotliwością sygnału wejściowego. Zazwyczaj szybkość próbkowania z powtarzaniem (tzw. Repetitive Sampling) jest wielokrotnie wyższa niż Rzeczywista (Real Time). Funkcja stopniowego "gromadzenia" próbek nadaje się do obserwacji prawidłowo zsynchronizowanych sygnałów wejściowych, które mają powtarzalny charakter. Przy pomiarach szybkich sygnałów o charakterze jednorazowym (np. rzadko powtarzalne impu
lsy) musimy polegać na Rzeczywistej Szybkości Próbkowania (Real Time)

3. Długość pamięci - rejestrowanego rekordu  MSłowa
Im większa tym lepiej, dzięki temu można przechwycić dłuższy fragment sygnału, a następnie można go przybliżać (ZOOM) dla dokładnego zbadania.
Dla potrzeb analizy, edycji i tworzenia raportów na podstawie zarejestrowanych sygnałów oscyloskopowych dostępne jest oprogramowanie WaveXpress

Seria BK256X

Oscyloskop: DSO, MSO


BK2560
  • Oscyloskop i Generator AWG (Arbitrary)
  • Pasmo: do 300MHz
  • Próbkowanie do 2GS/s (Real Time)
  • Długość pamięci: 140 Mpunktów
  • Niezależne wyjście generatora AWG: generacja dowolnych przebiegów lub przebiegów zarejestrowanych przez oscyloskop
  • Interfejsy PC USB, ETHERNET, Oprogramowanie w komplecie
  • Analizator stanów logicznych - 16 kanałów, dekodowanie komunikacji
  • Odświeżanie ekranu: 140 000 wfrms/s, Ekran 8 cali TFT
  • Wejścia 1MOHm, 50Ohm

BK255X

Oscyloskop: DSO


Model, Pasmo, Ilość kanałów
2553  -  70 MHz, 4
2556 - 200 MHz, 2
2555 - 100 MHz, 4
2558 - 300 MHz, 2
2557 - 200 MHz, 4
2559 - 300 MHz, 4
Podstawowe parametry
  • Pasmo: 70MHz do 300MHz, 2 lub 4 kanały
  • Próbkowanie do 2GS/s (Real Time)
  • Pamięć przebiegów 24 kpts/kanał
  • Wejścia 1M lub 50 Ω
  • 32 pomiary automatyczne
  • Interfejsy PC USB, ETHERNET, Oprogramowanie w komplecie
  • Analizator stanów logicznych - 16 kanałów, dekodowanie komunikacji
  • Ekran 7 cali TFT

BK254X

Oscyloskop: DSO, MSO

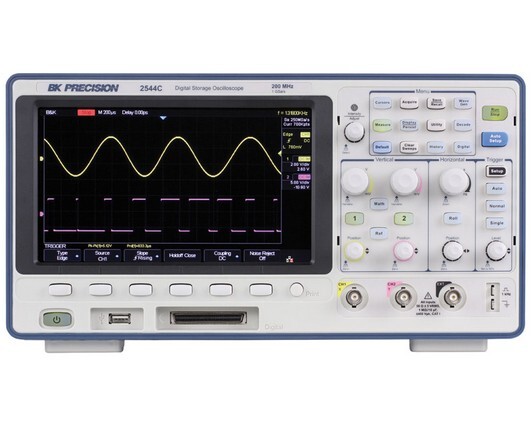

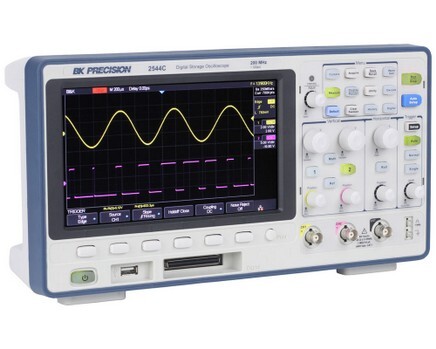

BK 2540C
Oscyloskop i Generator AWG (Arbitrary)
  • Pasmo: 70Mhz, 100MHz, 200MHz
  • Próbkowanie do 1GS/s (Real Time)
  • Długość pamięci: 14 Mpunktów
  • Niezależne wyjście generatora AWG: generacja dowolnych przebiegów lub przebiegów zarejestrowanych przez oscyloskop
  • Interfejsy PC, Oprogramowanie w komplecie
  • Analizator stanów logicznych - 16 kanałów, dekodowanie komunikacji
  • Odświeżanie ekranu: 60000 wfrms/s, Ekran 8 cali
  • Wejścia 1MOHm, 50Ohm

BK2190E


Podstawowe patrametry oscyloskopu BK2190E

  • Pasmo 100MHz, 2 kanały
  • Ekran 7 cali, 800 x 480
  • 32 Automatyczne funkcje pomiarowe, FFT
  • Interfejs LAN (ETHERNET) - standard, USB- standard
  • Pamięć: 40 000 punktów
  • Oprogramowanie PC - w komplecie dostawy
