Generator Funkcyjny, Arbitrary
Generatory sygnałowe od BK Precision - z zakresem częstotliwości do 120 MHz.
Dział obejmuje analogowe i cyfrowe generatory funkcyjne, generatory impulsów i prawdziwe arbitralne generatory fal w architekturach analogowych i DDS (bezpośrednia synteza cyfrowa)
NOWOŚĆ

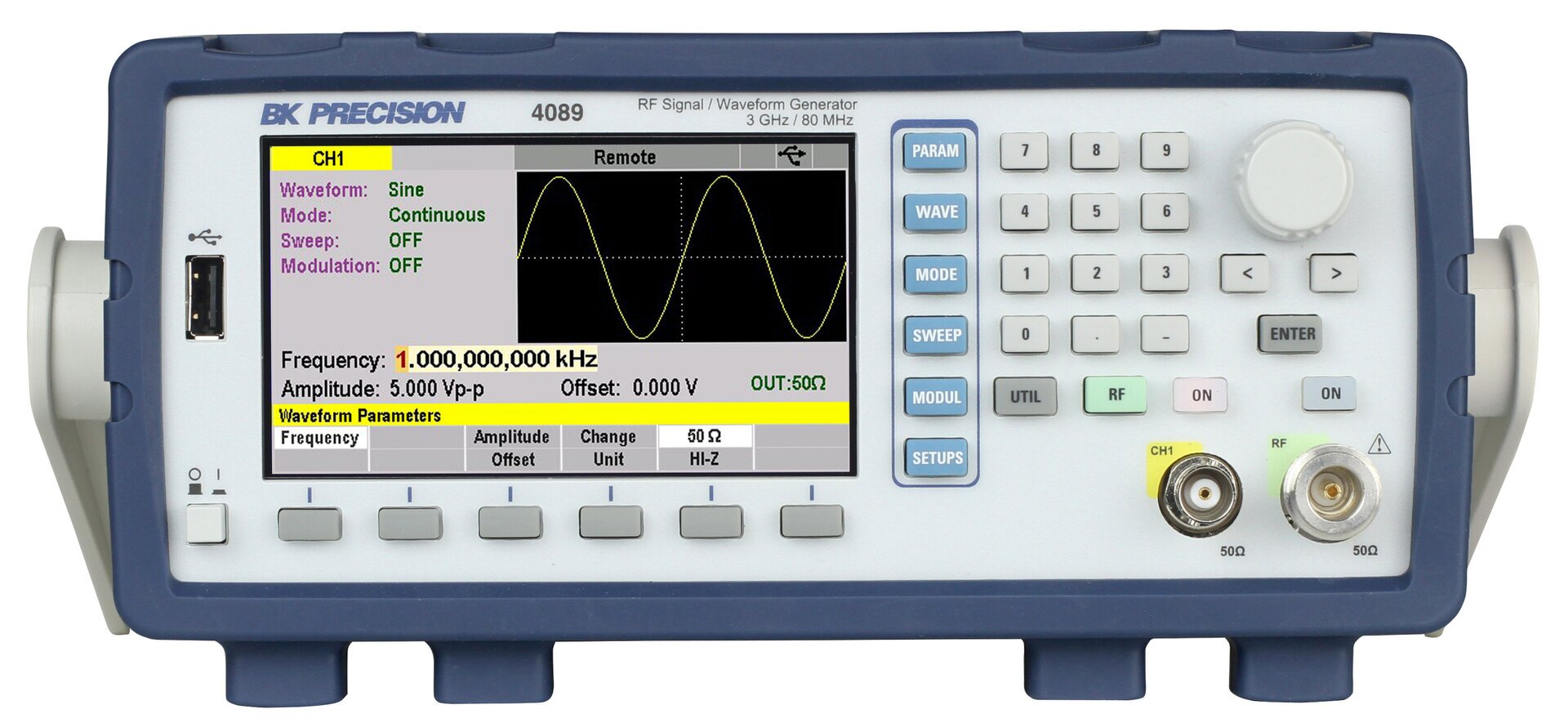

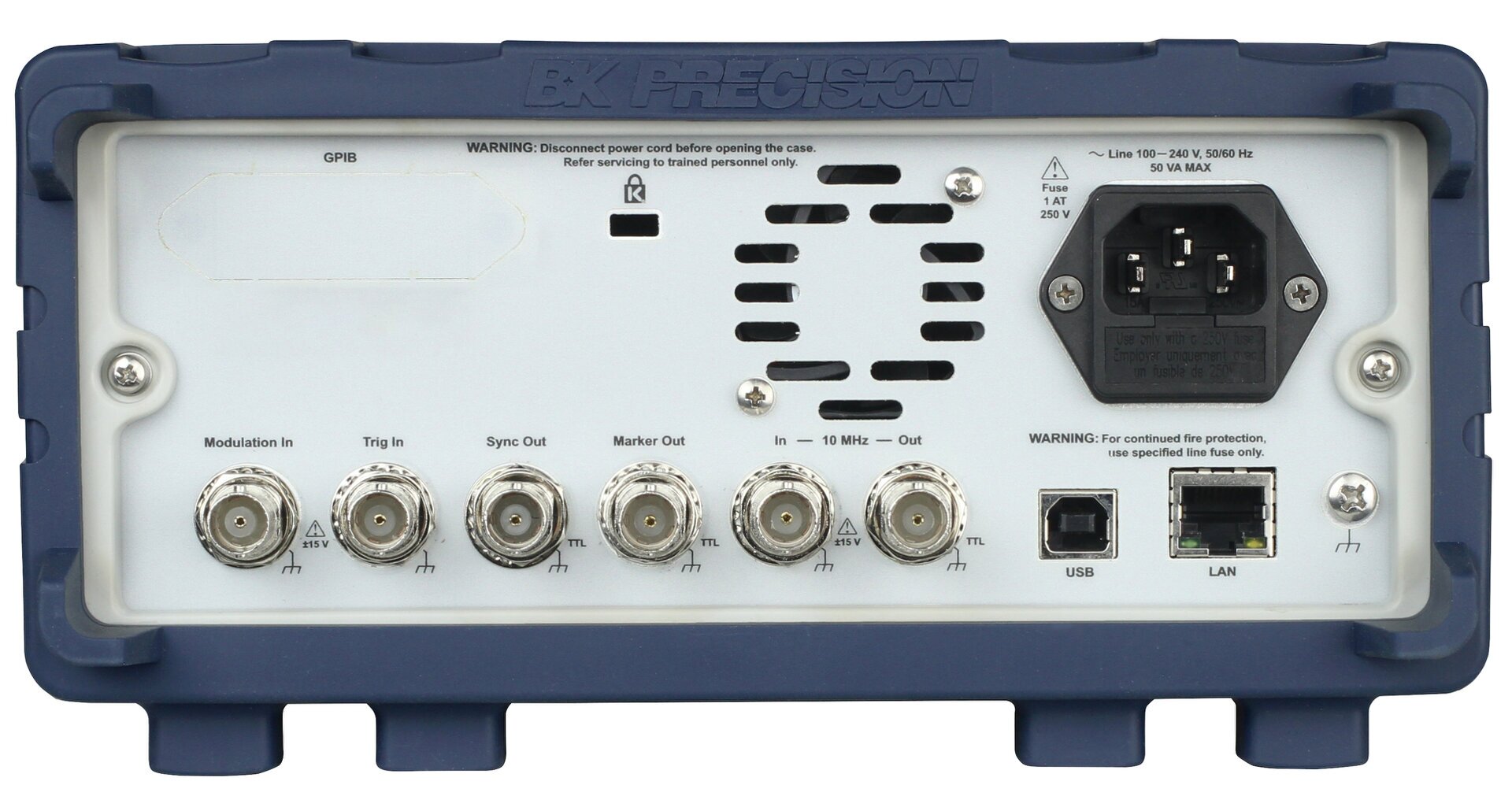

Generator sygnały RF/Waveform - Seria: BK 4088
GENERATOR AWG BK Precision BK4088 - POBIERZ BROSZURĘ -
Seria 4088 łączy generowanie sygnału RF z w pełni funkcjonalnym generatorem AWG/funkcji, zapewniając elastyczność i wydajność w kompaktowym, zwartym rozwiązaniu. Dedykowane kanały i przyciski włączania/wyłączania wyjść na panelu przednim umożliwiają indywidualną i jednoczesną obsługę generatorów sygnału RF i AWG/funkcji.

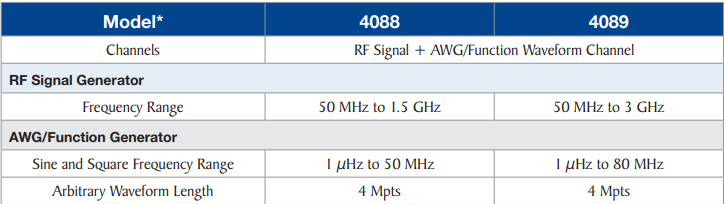

Generator RF obejmuje szeroki zakres częstotliwości od 50 MHz do 1,5 GHz (4088) lub 3 GHz (4089) z doskonałą stabilnością częstotliwości i niskim szumem fazowym. Generator AWG/funkcji wykorzystuje zarówno architekturę opartą na AWG typu „punkt po punkcie”, jak i DDS, aby generować przebiegi sinusoidalne, prostokątne, trójkątne, impulsowe i arbitralne, zdefiniowane przez użytkownika. Zakres częstotliwości generatora funkcji wynosi od 1 µHz do 50 MHz (4088) lub 80 MHz (4089), a AWG charakteryzuje się rozdzielczością 16 bitów, częstotliwością próbkowania do 250 MSa/s oraz głęboką pamięcią przebiegów na 4 miliony punktów.

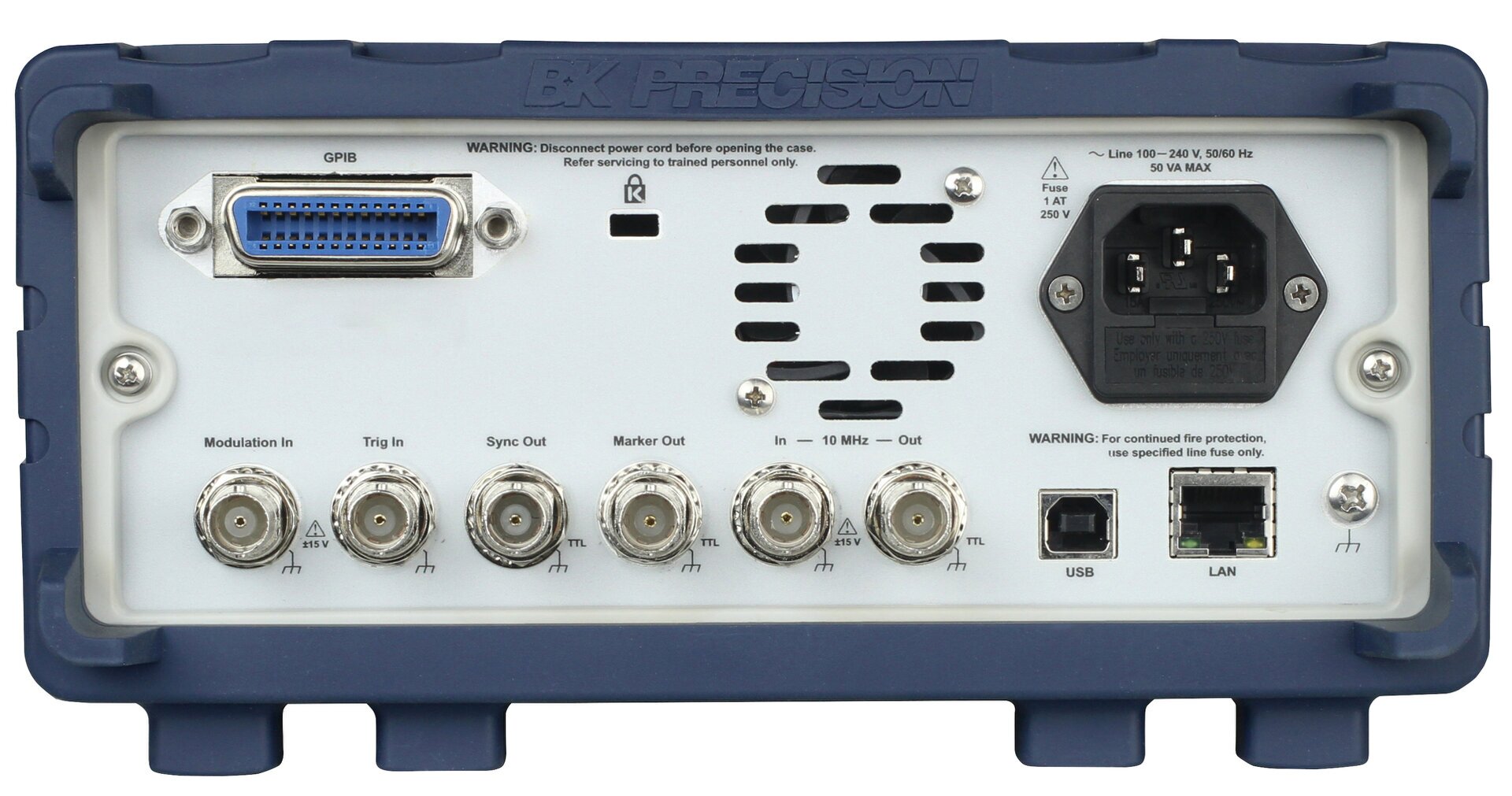

Dostępne jest oprogramowanie do tworzenia i przesyłania złożonych przebiegów bezpośrednio do urządzeń za pośrednictwem standardowych interfejsów USBTMC i LAN. GPIB jest również dostępny w modelu 4089GPIB.
Sygnał RF
- Częstotliwość sygnału RF do 1,5 GHz/3 GHz
- Zakres amplitudy od -110 dBm do +13 dBm
- Wewnętrzne lub zewnętrzne funkcje modulacji AM/FM/PM i impulsowej
- Zabezpieczenie przed mocą wsteczną do 30 V DC lub +25 dBm mocy RF
Generator AWG/funkcyjny
- Rozdzielczość 16 bitów, 250 MSa/s, generator arbitralny do 4 Mpts
- Generowanie przebiegów sinusoidalnych i prostokątnych od 1 μHz do 80 MHz
- Generowanie przebiegów trójkątnych/rampowych do 5 MHz i przebiegów impulsowych do 10 MHz
- Amplituda do 10 Vpp do 50 Ω lub do 20 Vpp w obwodzie otwartym
- Wewnętrzne lub zewnętrzne funkcje modulacji: AM, FM, PM, PWM, BPSK i FSK
Informacje ogólne
- 4,3-calowy ekran LCD z technologią IPS zapewniający szersze kąty widzenia
- Zgodność z normą NISPOM Sanityzacja w celu bezpiecznego przywrócenia ustawień fabrycznych
- Standardowe interfejsy USB (zgodne z USBTMC) i LAN, opcjonalnie GPIB.
- Dostarczony sterownik LabVIEW™
- Obsługuje standardowe polecenia SCPI
Generator AWG Seria: BK 4078C
GENERATOR AWG BK Precision BK4078C - POBIERZ BROSZURĘ -
Generator AWG 4078C
Dwukanałowe generatory przebiegów arbitralnych/funkcyjnych serii BK4078C to rozwiązania o wysokiej wydajności, które wykorzystują rzeczywiste generowanie przebiegów arbitralnych punkt po punkcie, wytwarzając mniej drgań i zniekształceń niż rozwiązania oparte na typowych architekturach DDS. Ponadto nowa seria charakteryzuje się rozdzielczością 16-bitową, częstotliwością próbkowania do 250 MSa/s, głęboką pamięcią przebiegów do 4 Mpts na kanał i pojemnością 128 MB.
Składający się z dwóch modeli, BK4078C (30 MHz) i BK4079C (50 MHz) są wyposażone w intuicyjny panel przedni z 4,3-calowym graficznym wyświetlaczem LCD, port hosta USB, klawiaturę numeryczną, pokrętło i klawisze kursora, które ułatwiają wprowadzanie danych i generowanie przebiegów. Generatory te mogą również pochwalić się rozbudowanym zestawem funkcji, w tym modulacją AM, FM, PM, BPSK i FSK, a także wszechstronnymi możliwościami przemiatania i impulsów, generowaniem impulsów o zmiennym zboczu oraz w pełni programowalnymi znacznikami, które można dodawać do niestandardowych przebiegów.
- Generuj przebiegi do 30 MHz (4078C) i 50 MHz (4079C)
- 2 kanały z dedykowanymi przyciskami ON/OFF wyjścia dla każdego kanału
- Częstotliwość próbkowania do 250 MSa/s
- Długość przebiegu do 4 Mpts/ch
- 16-bitowa rozdzielczość amplitudy
- Przemiatanie liniowe i logarytmiczne
- Techniki modulacji obejmują: AM, FM, PM, BPSK i FSK
- Tryby ciągłe, wyzwalane, impulsowe i bramkowe
- Wewnętrzne/zewnętrzne wyzwalanie i programowalne znaczniki
- Zmienne przesunięcie DC ± 5 V
- Niski jitter < 25 ps
- 4,3-calowy wyświetlacz LCD i pamięć wewnętrzna do przechowywania/przywoływania ustawień instrumentu
- Standard interfejsów USB (zgodny z USBTMC) i LAN
- Zabezpieczenie przeciążeniowe wyjść
- Znaki certyfikacji cTUVus spełniają standardy bezpieczeństwa CSA i UL
Standardowe interfejsy USBTMC i LAN w połączeniu z oprogramowaniem 407XC umożliwiają użytkownikom zdalne przesyłanie niestandardowych przebiegów, a także konwertowanie plików binarnych, CSV i tekstowych z danymi przebiegów na plik przebiegów arbitralnych (.arb). Interfejs GPIB jest dostępny w modelu BK4079C-GPIB.
Generator AWG Seria: BK 4060B
GENERATOR AWG BK Precision BK4060B - POBIERZ BROSZURĘ -
Generator AWG 4062B
- 16-bitowa rozdzielczość, 8 Mpts, 300 MSa/s (DDS), 75 MSa/s (prawdziwy punkt po punkcie) arbitralny generator przebiegów
- Częstotliwość próbkowania do 1,2 GSa / s dla przebiegów sinusoidalnych, prostokątne, trójkątnych i impulsowych
- Dwa niezależne kanały z synchronizacją faz jednym przyciskiem
- Funkcje kopiowania, śledzenia i łączenia kanałów
- Generowanie przebiegów sinusoidalnych do 120 MHz
- Funkcja generatora harmonicznego
- Przesunięcie liniowe, przesunięcie logarytmiczne i BURST
- Precyzyjne regulacje szerokości impulsu i czasu narastania / opadania
- Obsługuje typy modulacji AM / DSB-AM / FM / PM / PSK / FSK / ASK i PWM
- Poziom sygnału prądu stałego do ± 10 V przy dużym obciążeniu lub ± 5 V przy obciążeniu 50 Ω
- Wyzwalanie wewnętrzne / zewnętrzne
- 196 wbudowanych predefiniowanych przebiegów arbitralnych
- Zapisz / przywołaj do 10 ustawień urządzenia
- Port urządzenia LAN i USB (zgodny z USBTMC)
- Łączność GPIB z opcjonalnym adapterem USB-GPIB, Port hosta USB na panelu przednim
- Dołączone oprogramowanie do edycji przebiegów arbitralnych, Sterownik LabVIEW ™ jest dostępny
Wszystkie modele posiadają dwa niezależne kanały z synchronizacją za pomocą jednego przycisku, licznik częstotliwości 200 MHz z dedykowanym wejściem na panelu tylnym, funkcję przesuwania (liniową lub logarytmiczną), rozszerzone możliwości wyzwalania i zmienne przesunięcie DC. Seria oferuje również szerokie możliwości modulacji analogowej i cyfrowej, w tym modulację amplitudy i częstotliwości (AM / FM), modulację amplitudy podwójnej wstęgi bocznej (DSB-AM), kluczowanie amplitudy i częstotliwości (ASK / FSK), modulację fazy (PM), przesunięcie fazowe kluczowanie (PSK) i modulacja szerokości impulsu (PWM).
Użytkownicy mogą wybierać spośród 196 wbudowanych dowolnych przebiegów lub tworzyć niestandardowe przebiegi punkt po punkcie za pomocą dołączonego oprogramowania. Wbudowany host USB, interfejsy USB i LAN zgodne z USBTMC pozwalają na zdalne programowanie i bezproblemowy transfer danych falowych. Łączność GPIB jest również dostępna z opcjonalnym adapterem AK40G USB-GPIB, a bezpłatne sterowniki LabVIEW można pobrać ze strony bkprecision.com.
Gwarancja: 3 lata
Dołączone akcesoria: przewód zasilający, instrukcja obsługi (do pobrania), kabel USB typu A-to-B, kabel koncentryczny BNC, certyfikat kalibracji
Akcesoria opcjonalne: Adapter USB-GPIB
Generatory Funkcyjne / AWG Seria: BK 4075, BK 4080B
Generator AWG BK4075B
- 14-bit, 200 MSa/s, pamięć do 16 M-punktów, Arbitrary Waveform Generator
- Generacja sygnałów sinusoidalnych do80 MHz, prostokątnych do 60 MHz
- Kolorowy wyświetlacz LCD
- Funkcje modulcji AM / FM / FSK
- Przemiatanie liniowe lub logarytmiczne
- Programowalne znaczniki / markery dla precyzyjnego wyzwalania
- Pamięć nastaw: 49 kompletych nastaw przyrządu
- Standarddowe interfejsy: USBTMC i GPIB (tylko modele 50 MHz i 80 MHz models only)
- Zestaw rozkazów zgodny z SCPI
- Kalibracja przyrządu bez konieczności otwierania obudowy
- Odporność na zwarcie dla obciążeń rezystancyjnych i pojemnościowych na wyjściach, zabezpieczenia przeciw nadmiernemu napięciu na wejściach
- Integracja z oprogramowaniem do edycji przebiegów WaveXpress (w komplecie)
Generator AWG Seria BK 4050B
- POBIERZ BROSZURĘ BK4050B -
Generator AWG BK4055B

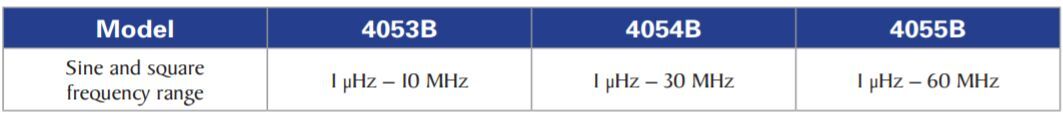

- Częstotliwość wyjściowa max. 10, 30, 60MHz
- Rozdzielczość przetwornika DAC: 14 bitów
- Próbkowanie: 150MS/s
- Dwa kanały wyjściowe
- Jitter 8ns (p-p)
- LAN, USB, GPIB, Oprogramowanie w komplecie dostawy
Generatory AWG Seria: BK 4014B - Pasmo 12MHz, BK 4040B - Pasmo 20MHz, BK 4047B - Pasmo 20MHz, 14 - bit, 125MSa/s
BK 4047B - Pasmo 20MHz, 14 - bit, 125MSa/s
Generator AWG BK4075B
- Generowanie przebiegu sinusoidalnego, kwadratowego i trójkątnego / rampowego
- Jasny kolorowy wyświetlacz LCD z podglądem kształtu fali
- Liniowy i logarytmiczny zakres
- Modulacja AM / FM
- Regulowany cykl pracy
- Niezależna konstrukcja wzmacniacza przesunięcia DC pozwala na duże przesunięcia na przebiegach o małych amplitudach (na przykład 10 mV)
- Zachowaj i przywołaj ustawienia instrumentu
- Przycisk włączania / wyłączania wyjścia
- Wyzwalanie wewnętrzne / zewnętrzne
- Tryb bramki i serii (tylko 4045B, 4040B)
- Wbudowany licznik
- Interfejs USB z zestawem poleceń zgodnym z SCPI
- Zabezpieczenie przed zwarciem i przepięciem na wszystkich wejściach i wyjściach
Oprogramowanie Arbitrary Waveform Generator jest dostarczane razem z przyrządem.
