Pomiar mocy RF

B&K Precision wprowadza nowe czujniki szczytowej mocy RF RFP3000 w czasie rzeczywistym i mierniki mocy RF z serii RFM3000, rozwiązania pomiarowe RF zaprojektowane do przechwytywania najbardziej nieuchwytnych sygnałów. Te nowe rozwiązania pomiarowe RF są dobrze dostosowane do potrzeb aplikacji w komunikacji bezprzewodowej, radarach komercyjnych i wojskowych, elektronice użytkowej, badaniach i rozwoju oraz edukacji.

Imponująca seria RFP3000 obejmuje 6 czujników z przetwarzaniem mocy w czasie rzeczywistym, najlepszą w swojej klasie przepustowością wideo, szybkim czasem narastania i rozdzielczością czasową. Czujniki są również wyposażone w złącze USB i są zasilane przez komputer hosta USB, eliminując potrzebę zasilania. Dołączone oprogramowanie Power Analyzer obsługuje do 8 jednoczesnych kanałów pomiaru mocy i pozwala użytkownikom łatwo konfigurować czujniki, przechwytywać i analizować sygnały.

Mierniki mocy RF z serii RFM3000 składają się z 4 modeli i rozszerzają możliwości czujników RFP3000. Każdy z tych mierników mocy eliminuje potrzebę zdalnego komputera i może jednocześnie obsługiwać do czterech czujników RFP3000, upraszczając obsługę czujnika. Intuicyjny interfejs użytkownika obejmuje 5-calowy ekran dotykowy WVGA i oferuje użytkownikom wszechstronne funkcje, takie jak znaczniki ekranowe, opcje wyzwalania i synchronizacja kanałów. Mierniki mocy RFM3000 zawierają również wyjście HDMI, które można wykorzystać do tworzenia kopii ekranu, wbudowane oprogramowanie Power Analyzer, standardowy interfejs LAN i opcjonalny interfejs GPIB.

Mierniki mocy RF


DANE TECHNICZNE (pdf) seria RFM3000

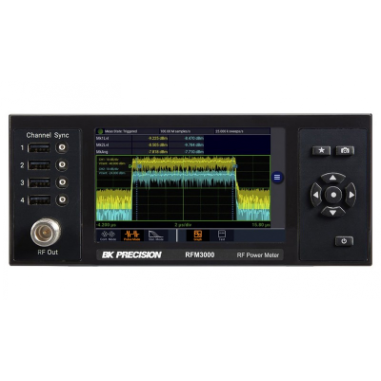

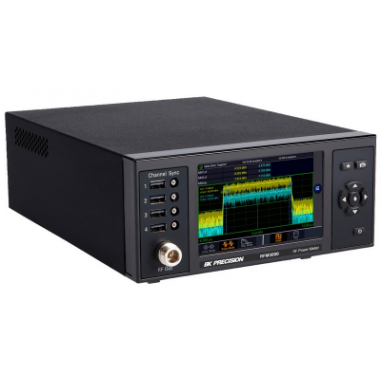

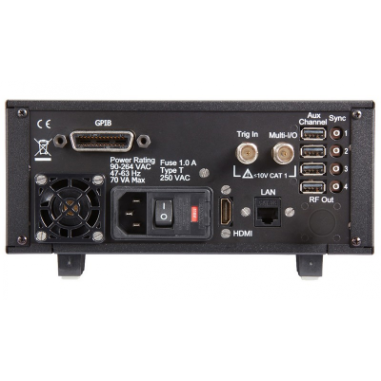

Seria RFM3000


Seria mierników RFM3000 współpracuje z czujnikami mocy szczytowej USB RF B&K Precision serii RFP3000, aby rozszerzyć ich możliwości i wyeliminować potrzebę korzystania ze zdalnego komputera. To rozwiązanie stacjonarne obsługuje przechwytywanie, wyświetlanie i analizowanie szczytowej i średniej mocy RF zarówno w dziedzinie czasu, jak i statystyki za pomocą intuicyjnego, wielodotykowego ekranu dotykowego.

Dwa znaczniki ekranowe można przeciągnąć na przebieg, aby uzyskać więcej szczegółów pomiarowych. Wybór przydatnych opcji wyzwalania i ustawień synchronizacji kanałów zapewnia doskonały zestaw narzędzi do pracy z pomiarami wielokanałowymi.



  • Kompatybilny z czujnikami mocy szczytowej USB RF z serii RFP3000
  • Przechwytywanie/wyświetlanie/analiza szczytowej i średniej mocy
  • Niezależne lub synchroniczne pomiary wielokanałowe (do 4 kanałów)
  • Synchronizacja wyzwalania
  • Źródło testowe do weryfikacji czujnika
  • Wyświetl 16 wspólnych pomiarów mocy power
  • Ethernet: 10/100/1000 BaseT; HiSLIP
  • Obsługuje SCPI-1999.0
  • Wyjście HDMI do wyświetlania w lustrze
  • Czujniki mogą być używane jako samodzielne przyrządy
  • Gwarancja: 3 lata
  • W zestawie: (dla RFP) adaptery kablowe SMA i SMB, raport z testu i certyfikat kalibracji

Czujniki szczytowej mocy RF, w czasie rzeczywistym

Seria RFP3000


Czujniki mocy szczytowej RF z serii RFP3000 są liderami wydajności w segmencie pomiaru mocy szczytowej, oferując najlepszą w swojej klasie przepustowość wideo, czasy narastania i specyfikacje rozdzielczości czasowej.

Czujniki te oferują przetwarzanie w czasie rzeczywistym i wyzwalanie sprzętowe z zaawansowanym oprogramowaniem komputerowym, aby przechwytywać nawet najbardziej nieuchwytne sygnały. Mierz sygnały impulsowe, impulsowe i modulowane wykorzystywane w radarach komercyjnych i wojskowych, wojnie elektronicznej (EW), komunikacji bezprzewodowej (np. LTE, LTE-A i 5G), elektronice użytkowej (WLAN i WiFi 6), a także edukacji i aplikacje badawcze.

  • Przetwarzanie mocy w czasie rzeczywistym
  • Zasilany przez połączenie USB hosta, nie ma potrzeby korzystania z zewnętrznego źródła zasilania
  • Kabel USB marki SeaLATCH zapewnia niezawodne połączenie
  • Doskonała rozdzielczość podstawy czasu 100 ps
  • Szybkość akwizycji do 100 MSPS z obsługą 50 punktów na dział
  • Zsynchronizowane pomiary wielokanałowe (do 8 kanałów z oprogramowaniem Power Analyzer, >8 ze zdalnym sterowaniem)
  • Znakomita sprzętowa kontrola wyzwalania z niskim jitterem < 100 ps jitter, rms
  • Wstrzymanie wyzwalania w przypadku pękniętych przebiegów, takich jak TDMA lub GSM
  • Dwa regulowane znaczniki z automatycznym pomiarem
  • 16 automatycznych pomiarów pulsu
  • Crest Factor i pomiary statystyczne (np. CCDF)
  • Zawiera oprogramowanie Power Analyzer firmy B&K Precision do zaawansowanych pomiarów i analiz
  • Opcjonalny wolnostojący stacjonarny miernik mocy RFM3000
modele RFP3000
